CÁCH SỬ DỤNG ĐỒNG HỒ CHÊNH ÁP ĐO CHẤT LỎNG
Thiết bị đo áp suất chênh lệch trong chất lỏng hay còn gọi là đồng hồ chênh áp dùng để đo áp suất trước và sau khi chất lỏng gặp sự cố gián đoạn, ví dụ: bộ lọc hoặc máy bơm. Tuy nhiên đồng hồ chênh áp có thể sử dụng để đo định mức cho chất lỏng.
Trên thị trường có rất nhiều sản phẩm đo, cũng như phương pháp đo và giám sát chất lỏng khác nhau. Đối với các hệ thống kín, bình kín khí, người vận hành thường sử dụng đồng hồ chênh áp suất.

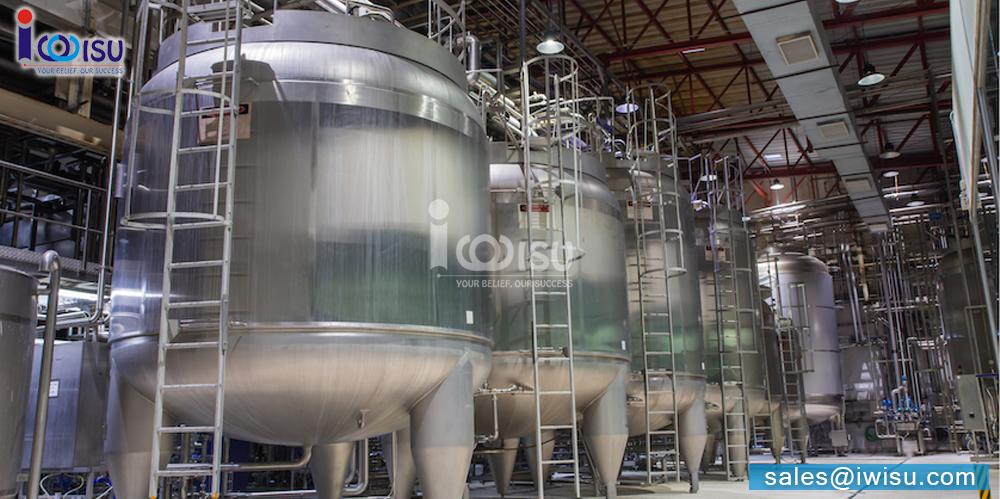

Sử dụng đồng hồ đo chênh áp để đo định mức chất lỏng
Vậy chúng ta tìm hiểu đồng hồ chênh áp là gì và cách sử dụng thiết bị đo này để đo chất lỏng như thế nào ?
Đồng hồ đo chênh áp là gì ?
Đồng hồ chênh áp dùng để đo sự chênh lệch áp suất giữa 2 môi trường nhất định.
Theo nghiên cứu cho thấy bộ truyền chênh áp ban đầu được thiết kế để đo áp suất trước và sau khi chất lỏng đi qua bộ lọc, máy bơm hoặc sự gián đoạn trong dòng chảy, tuy nhiên người ta cũng có thể sử dụng để xác định mức chất lỏng.
Bộ định mức áp suất chênh lệch
Ưu điểm:

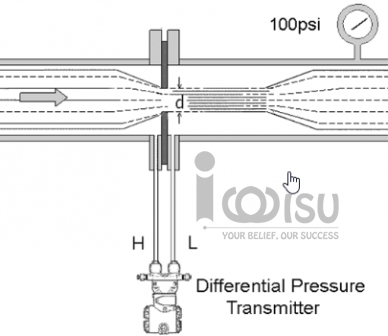

Hình 1: Trong một đường ống, một bộ truyền chênh lệch áp suất đo độ giảm áp suất (d) từ điểm cao hơn (H) đến điểm thấp hơn (L).
Để tính toán chính xác các yếu tố quan trọng, người ta đo sự chênh lệch áp suất giữa các pha lỏng và khí của chất lỏng bên trong một bể chứa kín. Và xác định được:
- Hình dạng của bể chứa (hình dạng theo phương ngang, dọc và mặt nắp mặt đáy của hệ thống bể)
- Mật độ riêng của môi trường.
- Áp lực nước tác động.
Khoảng cách giữa các điểm H và L trong một bể chứa nhất thiết phải dài hơn nhiều so với trong một đường ống, do đó cần phải sử dụng đường ống để thu hẹp khoảng cách đó (Hình 2). Nhưng không phải bất kỳ kích thước ống nào cũng được. Để có các phép đo chính xác, những đường ống nhỏ này – thực sự là các ống mao dẫn – phải thật mỏng và có thể tích hạn chế để chúng truyền tải phương tiện mà không có bất kỳ sự thay đổi nào về áp suất.
Nhược điểm:

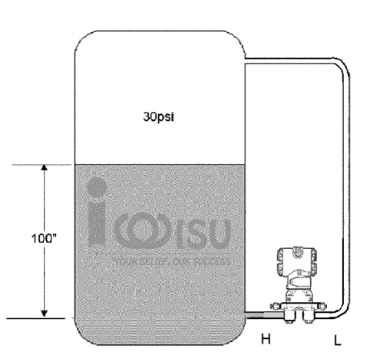

Hình 2: Máy phát áp suất chênh lệch được cấu hình để đo mức bên trong bồn chứa.
Tuy nhiên, việc sử dụng mao mạch tạo ra những thách thức riêng. Trong một hệ thống kín, áp suất của một chất khí tỷ lệ thuận với nhiệt độ của nó.
Trong các đường ống lớn hơn, sự gia tăng nhiệt độ và áp suất sẽ không ảnh hưởng nhiều đến các kết quả đo chênh lệch áp suất. Nhưng trong giới hạn của một ống mao dẫn, bất kỳ sự thay đổi nào về nhiệt độ và do đó, áp suất đều được phóng đại. Các giải pháp đo với loại kết nối này với các điểm đo rất nhạy cảm với nhiệt độ. Trong trường hợp xấu nhất, các biến động nghiêm trọng có thể dẫn đến các giá trị đo sai.
Thông tin về áp suất và các sản phẩm đo áp suất.
Tìm hiểu thêm về các thiết bị đo áp suất do công ty IWISU phân phối tại thị trường Việt Nam, để hiểu rõ hơn về cấu tạo cũng như nguyên lý hoạt động của chúng.
Công ty IWISU là một đơn vị phối phối chính đồng hồ đo áp suất từ thương hiệu GESA, các dòng sản phẩm đồng hồ đo áp suất cao cấp như WIKA, đồng hồ đo áp suất WISE, chất lượng nhất trên thị trường Việt Nam.
Với đội ngũ kỹ thuật có bề dày kinh nghiệm, hỗ trợ tư vấn nhiệt tình với khách hàng. Do đó công ty IWISU rất mong muốn được đồng hành và tư vấn cho quý khách hàng trong các dự án lớn nhỏ ở Việt Nam.
