SPIRAL WOUND GASKET 600LB RF 4.5MM SS316 IR and CS OR
SPIRAL WOUND GASKET ASME B16.20 600LB RF THICKNESS 4.5MM CARBON STEEL OR & SS316 IR
SPIRAL WOUND GASKET 600LB RF 4.5MM SS316 IR and CS OR
SPIRAL WOUND GASKET ASME B16.20 600LB RF THICKNESS 4.5MM CARBON STEEL OR & SS316 IR
Thông tin sản phẩm:
Tên sản phẩm:
- VÒNG ĐỆM SPIRAL WOUND
- VÒNG ĐỆM 3 VÒNG KIM LOẠI 600LB 4.5MM
- VÒNG ĐỆM THÉP CARBON DÀY 4.5MM 600LBS
- SS316 INNER RING
- CARBON STEEL OUTER RING
- VÒNG ĐỆM SPIRAL WOUND VÒNG TRONG INOX 316 VÀ VÒNG NGOÀI THÉP CARBON CLASS 600 RF

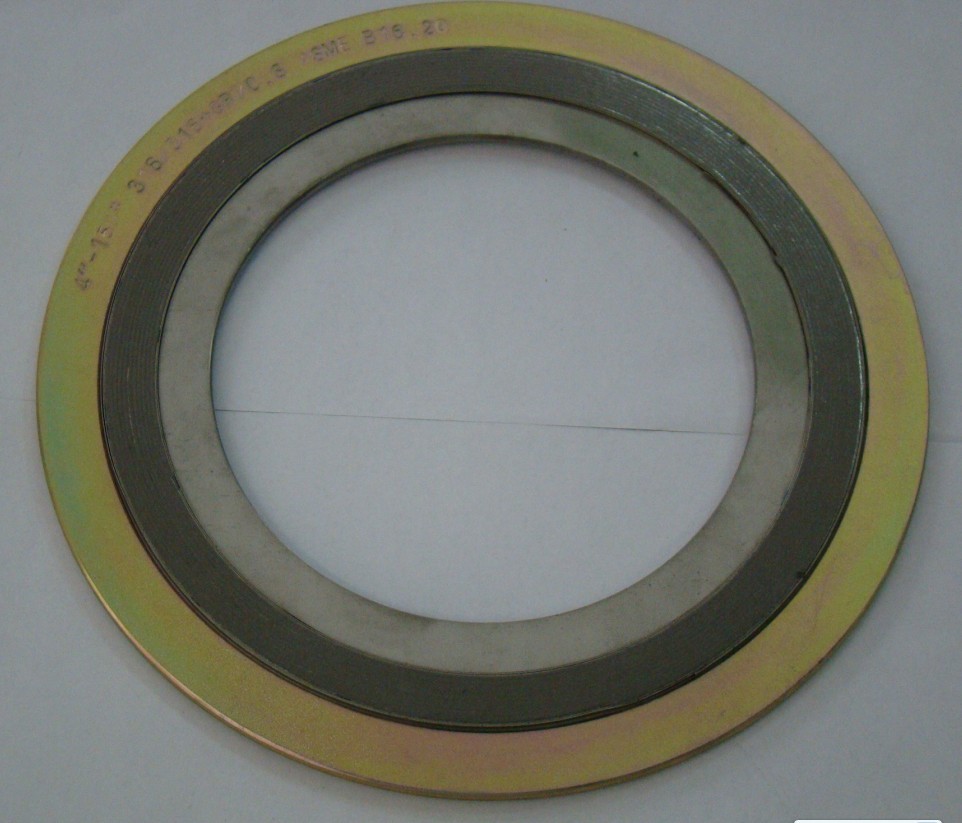

VÒNG ĐỆM SPIRAL WOUND VÒNG TRONG INOX 316 VÀ VÒNG NGOÀI THÉP CARBON CLASS 600 RF
Thông tin kỹ thuật:

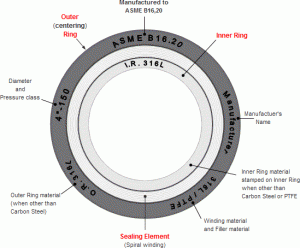

- Kiểu / loại gasket: Spiral Wound Gasket.
- Tiêu chuẩn thiết kế: ASME B16.20
- Số vòng : 3 Vòng
- Vật liệu: Vòng trong (IR) : SS316 ; Vòng ngoài (OR) CARBON STEEL ; Winding: SS316; Filter: Graphite
- Pressure: 600LB.
- Độ dày: THK 4.5 mm
- Size stock: 1/2″ , 3/4″ , 1″ , 1 1/4″ , 1 1/2″ , 2″ , 2 1/2″ , 3″ , 4″ , 6″ , 8″ , 10″ , 12″ , 14″ , 16″ , 18″ , 20″ , 24″, 26″ , 28″ , 30″ , 32″ , 36″
- Xuất xứ: Singapore , Anh (UK) , Hàn Quốc , Trung Quốc , Nhật Bản
| Class 600 NPS 1/2-24 | ||||
| NPS | Inner Ring | Sealing Element | Outer Ring | |
| Inside (d1) Dia. |
Inside (d2) Dia. |
Outside (d3) Dia. |
Outside (d4) Dia. |
|
| 1/2 | 14.2 | 19.1 | 31.8 | 54.1 |
| 3/4 | 20.6 | 25.4 | 39.6 | 66.8 |
| 1 | 26.9 | 31.8 | 47.8 | 73.2 |
| 1¼ | 38.1 | 47.8 | 60.5 | 82.6 |
| 1½ | 44.5 | 54.1 | 69.9 | 95.3 |
| 2 | 55.6 | 69.9 | 85.9 | 111.3 |
| 2½ | 66.5 | 82.6 | 98.6 | 130.3 |
| 3 | 81 | 101.6 | 120.7 | 149.4 |
| 4 | 106.4 | 127 | 149.4 | 181.1 |
| 5 | 131.8 | 155.7 | 177.8 | 215.9 |
| 6 | 157.2 | 182.6 | 209.6 | 251 |
| 8 | 215.9 | 233.4 | 263.7 | 308.1 |
| 10 | 268.2 | 287.3 | 317.5 | 362 |
| 12 | 317.5 | 339.9 | 374.7 | 422.4 |
| 14 | 349.3 | 371.6 | 406.4 | 485.9 |
| 16 | 400.1 | 422.4 | 463.6 | 539.8 |
| 18 | 449.3 | 474.7 | 527.1 | 596.9 |
| 20 | 500.1 | 525.6 | 577.9 | 654.1 |
| 24 | 603.3 | 628.7 | 685.8 | 774.7 |
