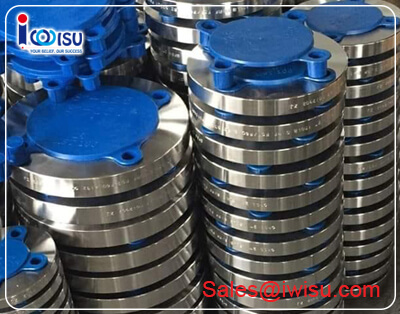

MẶT BÍCH INOX 304 EN1092-1 PN40
MẶT BÍCH INOX 304 EN1092-1 PN40
Thông số kỹ thuật:
- Vật liệu thiết kế: INOX 304, SUS304
- Kết nối: Van, đường ống bằng bulong
- Tiêu chuẩn: Thiết kế theo tiêu chuẩn DIN của Đức và tiêu chuẩn BS của Anh
- Áp lực: PN40 (chịu áp suất cao lên đến 40bar)
- Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc
- Chứng từ: CO, CQ
Tổng quan về mặt bích EN1092-1 Inox 304 PN40
Mặt bích PN40 chịu được áp suất cao thường được sử dụng trong các nghành công nghiệp như: phát điện, giao thông vận tải dầu khí, nhà máy hóa dầu, nhà máy lọc dầu, nhà máy xử lý nước thải,…
Mặt bích EN1092-1 được sản xuất theo tiêu chuẩn DIN của Đức và tiêu chuẩn BS của Anh. Được ứng dụng trong các hệ thống đường ống, hệ thống khí, Gas, nhà máy hóa dầu, lọc dầu, xử lý nước thải,…
EN1092-1 Inox 304 PN40 là dòng bích được thiết kế bằng vật liệu Inox 304 với tính năng bền bỉ, cứng cáp chịu lực tốt, chống rỉ sét trong các môi trường ăn mòn cao.
Thông số Mặt Bích EN1092-1 INOX 304 PN40
| Rated Diameter |
Pipe | Flange | Screws | Weight (7,85 Kg/dm3) |
|||||
| d1 | k | D | b | d2 | Thread | Bolt holes | KG | ||
| 15 | 21,3 | 22,0 | 65 | 95 | 14 | 14 | M12 | 4 | 0,668 |
| 20 | 26,9 | 27,5 | 75 | 105 | 16 | 14 | M12 | 4 | 0,933 |
| 25 | 33,7 | 34,5 | 85 | 115 | 16 | 14 | M12 | 4 | 1,106 |
| 32 | 42,4 | 43,5 | 100 | 140 | 18 | 18 | M16 | 4 | 1,816 |
| 40 | 48,3 | 49,5 | 110 | 150 | 18 | 18 | M16 | 4 | 2,075 |
| 50 | 60,3 | 61,5 | 125 | 165 | 20 | 18 | M16 | 4 | 2,723 |
| 65 | 76,1 | 77,5 | 145 | 185 | 22 | 18 | M16 | 8 | 3,465 |
| 80 | 88,9 | 90,5 | 160 | 200 | 24 | 18 | M16 | 8 | 4,310 |
| 100 | 114,3 | 116,0 | 190 | 235 | 26 | 22 | M20 | 8 | 6,056 |
| 125 | 139,7 | 141,5 | 220 | 270 | 28 | 26 | M24 | 8 | 8,170 |
| 150 | 168,3 | 170,5 | 250 | 300 | 30 | 26 | M24 | 8 | 10,238 |
| 200 | 219,1 | 221,5 | 320 | 375 | 36 | 30 | M27 | 12 | 17,871 |
| 250 | 273,0 | 276,5 | 385 | 450 | 42 | 33 | M30 | 12 | 29,166 |
| 300 | 323,9 | 327,5 | 450 | 515 | 52 | 33 | M30 | 16 | 44,921 |
| 350 | 355,6 | 359,5 | 510 | 580 | 58 | 36 | M33 | 16 | 66,460 |
| 400 | 406,4 | 411,0 | 585 | 660 | 65 | 39 | M36 | 16 | 96,822 |
Nhà phân phối Mặt Bích Inox tại Việt Nam
Để mua được các dòng sản phẩm mặt bích Inox đạt chuẩn chất lượng quý khách hàng liên hệ tới các đại lý uy tín như IWISU.
IWISU là nhà phân phối Van và thiết bị công nghiệp hàng đầu Việt Nam, với đội ngũ kỹ thuật kinh nghiệm. Chúng tôi mong muốn được đồng hành cùng quý khách hàng trong các dự án lớn nhỏ.
Quý khách hàng có thể đặt mua Mặt Bích Inox qua Mail: sales@iwisu.com hoặc gọi vào Hotline: 028.36.36.90.90
Đặc biệt IWISU còn nhận gia công mặt bích theo bản vẽ của khách hàng.
