ĐỒNG HỒ ĐO ÁP SUẤT NƯỚC

Pressure Gauge for water

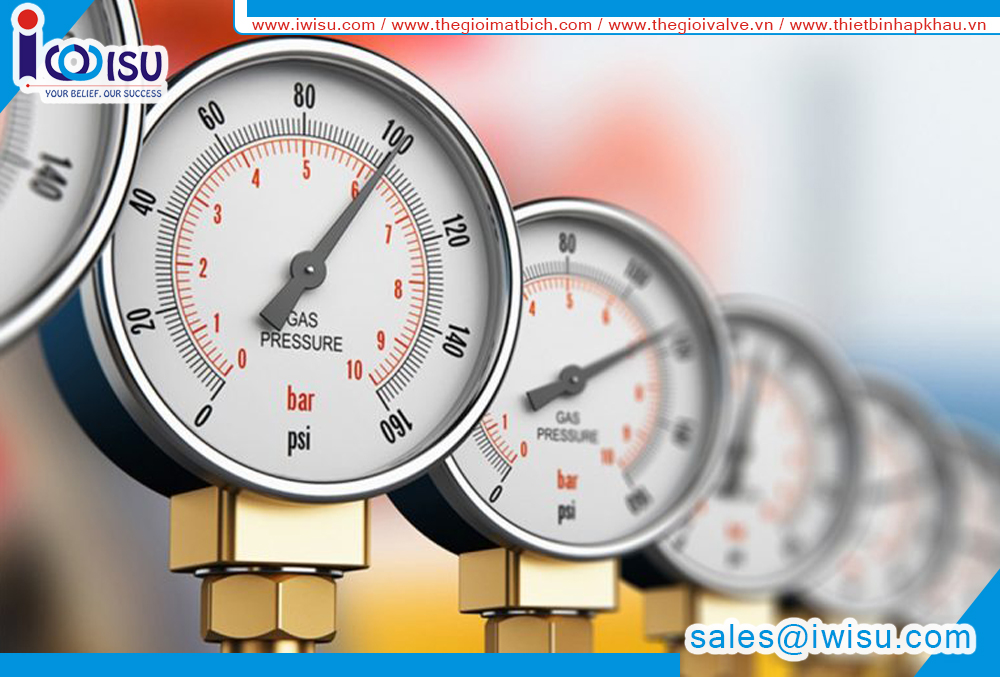

Định nghĩa Đồng hồ đo áp suất nước

Đồng hồ đo áp suất nước là một thiết bị đo được sử dụng trong hệ thống ống nước để đo áp suất của nước trong hệ thống đường ống. Thiết bị bao gồm một bộ chỉ thị quay số, một đoạn ống hoặc ống ngắn và một đai ốc có ren để bạn có thể cố định nó vào vòi.

Thế nào là áp suất nước ?

Áp suất nước là đại lượng đo lực đẩy nước qua một hệ thống, áp suất nước thường được đo bằng đơn vị bar. Với đường ống có độ cao 10m áp lực cần để nâng lực nước là một bar.áp suất nước càng cao thì lực đẩy nước ra khỏi hệ thống càng lớn. để nhận biết lượng áp suất tác động lên đường ống bạn cần sử dụng đồng hồ đo áp suất.

Thông số kỹ thuật đồng hồ đo áp suất nước

• Đường kính mặt đồng hồ: 63mm, 100mm, 150mm, 200mm.
• Kích cỡ chân ren: 1/2”, 1/4”, 3/8”, 3/4″, 1’’, 1.1/4″,…
• Chất liệu đồng hồ đo áp suất nước: inox 304, inox 316
• Kiểu kết nối: lắp ren, lắp bích
• Kiểu chân: chân đứng, chân sau, chân lệch, chân đồng,…
• Kiểu đồng hồ áp: có dầu, không dầu
• Tiêu chuẩn: IP67, IP68,…
• Độ chính xác: 1.0, 1.6, 2.5,…
• Áp lực làm việc: 2 bar – 40 bar
• Nhiệt độ làm việc: 180 độ C

Cấu tạo đồng hồ áp suất

Đồng hồ áp suất có cấu tạo khá phức tạp, nó là một cỗ máy hoạt động với các bộ phận sau:

• Vỏ đồng hồ: thường được làm bằng nhựa, đồng hay inox tùy mỗi ứng dụng và tiêu chuẩn khác nhau mà tạo theo vật liệu phù hợp.
• Mặt hiển thị thông số: thường mặt hiển thị của đông hồ áp suất được làm bằng nhôm, với các chỉ số màu đen trên bề mặt đồng hồ.
• Kim quay đồng hồ: dùng để hiễn thị áp suất lên bề mặt đồng hồ.
• Bộ truyền động: bộ phận này nhận chuyển động từ ống bourdon và truyền đến kim đồng hồ, điều khiển kim đồng hồ di chuyền trên bề mặt hiển thị các chỉ số đo của áp suất.
• Socket: là phần tiếp xúc giữa đồng hồ và bề mặt vật thể cần đo áp suất.
• Mặt kính quan sát: thường được làm bằng kính cường lực giúp dễ dàng quan sát và tránh bị vỡ trong quá trình sử dụng.
• Ngoài ra đồng hồ áp suất còn thành phần quan trọng, được xem như là trái tim của đồng hồ gọi là ống bourdon.

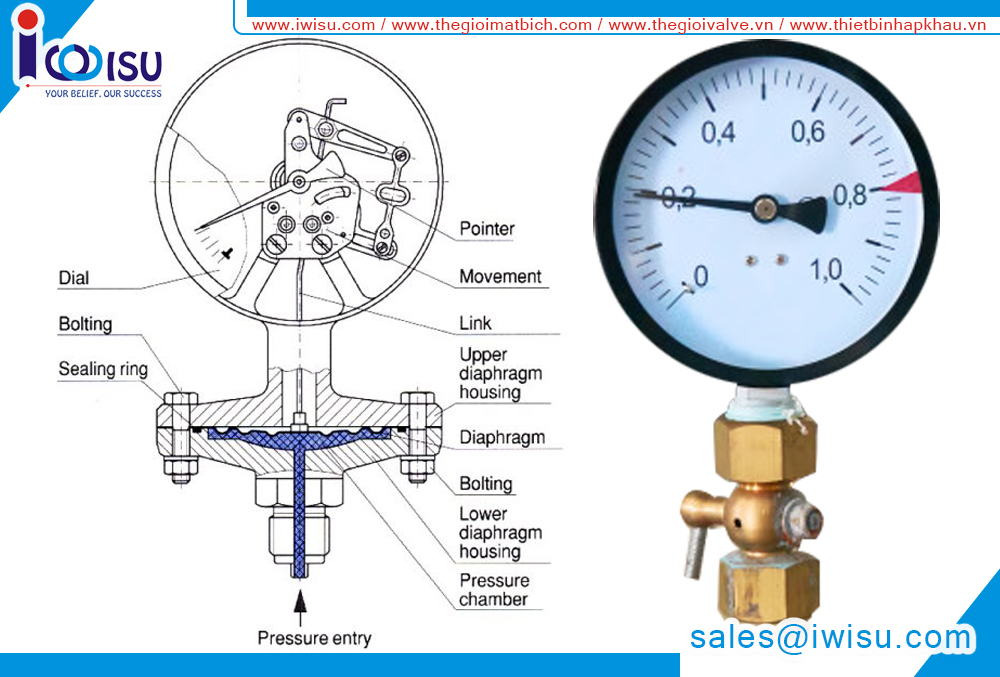

Nguyên lý hoạt động của đồng hồ đo áp suất nước

Khi nước trong hệ thống đường ống gia tang áp lực. áp lực này tác động trực tiếp lên lớp màng trên của đồng hồ đo áp suất. lớp màng chịu tác động của áp suất chuyền động lực tác động vào hệ thống chuyển động bên trong của đồng hồ. cơ cấy này quay làm kim đồng hồ trượt trên dải đo chỉ số, các thông số áp suất được hiển thị trên bề mặt đồng hồ.

Ứng dụng thực tế của đồng hồ áp suất nước

Đồng hồ đo áp suất nước là một công cụ dễ dàng sử dụng và giá thành rẻ. nó được dùng để đo áp suất nước tĩnh, đo áp suất cho nhà máy nước, áp suất trong hệ thống tưới tiêu và tưới phun mưa.

Khi sử dụng đồng hồ áp suất nước có thể nhận biết được sự rò rỉ nước trong đường ống, từ việc mất áp suất trong đường ống và xác định tốc độ dòng chảy của nước.

Ứng dụng thực tế trong sinh hoạt

Trong quá trình sử dụng đường ống nước, việc áp suất tăng giảm đột ngột có thể làm vỡ đường ống làm rò rỉ nước có thể làm hư hỏng các thiết bị gia dụng, việc sử dụng đồng hồ đo áp suất nước là giải pháp hiệu quả cho quá trình theo dõi cũng như đảm bảo an toàn cho hệ thống nước nhà bạn.

Ứng dụng trong hệ thống nước tưới.

Nhiều hệ thống tưới phun và tưới nhỏ sẽ hoạt động hoàn hảo khi chạy trực tiếp từ vòi bên ngoài, nhưng khi lưu lượng nước lớn hơn, có nguy cơ nguồn cung cấp sẽ không đủ.

Ngoài ra, nhiều hệ thống phun nước yêu cầu một lượng áp suất và lưu lượng nhất định để chúng hoạt động đủ. Một đồng hồ đo áp suất nước rất cần thiết trong việc xác định áp suất và tính tốc độ dòng chảy của đường ống

Phân loại đồng hồ đo áp suất

Hiện nay trên thị trường đồng hồ áp suất rất đa dạng, hình thức, mẫu mã và vật liệu cấu thành, nhằm đáp ứng đầy đủ nhu cầu cho người tiêu dùng.

Có thể phân loại đồng hồ áp suất thành 2 nhóm chính sau đây:

• Đồng hồ đo áp suất kiểu cơ khí: cấu tạo chính của đồng hồ cơ khí gồm một ống dẹt được uốn cong hình dấu hỏi, một đầu được bịt kín, một đầu được nối với lưu thể (bề mặt chất lỏng hay khí) cần đo áp suất. Với hệ thống bánh răng được bố trí đầu được bịt kín, trên trục bánh răng gắn lò xo đàn hồi và kim đồng hồ (chuyển động cơ học).
• Đồng hồ đo áp suất kiểu điện tử: với bộ phận cảm biến được gắn lên con trượt trên biến trở, áp suất vật thể cần đo gây áp lực lên bề mặt tấm màng, từ đó đo được áp suất dựa vào biến trở (gọi là chuyển động điện tử).

Đồng hồ đo áp suất còn được phân loại dựa vào vật liệu cấu tạo hay kiểu dáng đồng hồ.
