ĐỒNG HỒ ĐO ÁP SUẤT TRONG PHÒNG LAB

Đồng hồ đo áp suất phòng lab là dụng cụ cơ học dùng để đo áp suất trong phòng thí nghiệm, đồng hồ đo áp suất phòng LAB với giải đo rất nhỏ chỉ vào khoảng vài chục mbar (mili bar) và tối đa chỉ là 600 mbar, tức là chỉ khoảng 0,6bar.

Thông số kỹ thuật đồng hồ đo áp suất phòng lab

Thân vỏ: thiết kế bằng thép không gỉ (inox).
Thang đo: nằm trong khoảng từ 0… 0,6 đến 0… 1,600 bar [0 … 10 psi đến 0 … 20.000 psi].
Độ chính xác: 0,6%.
Phạm vi nhiệt độ: từ -40…70 độ C.
Kiểu kết nối: lắp ren, lắp bích
Kiểu chân: chân đứng, chân sau, chân lệch, chân đồng,…

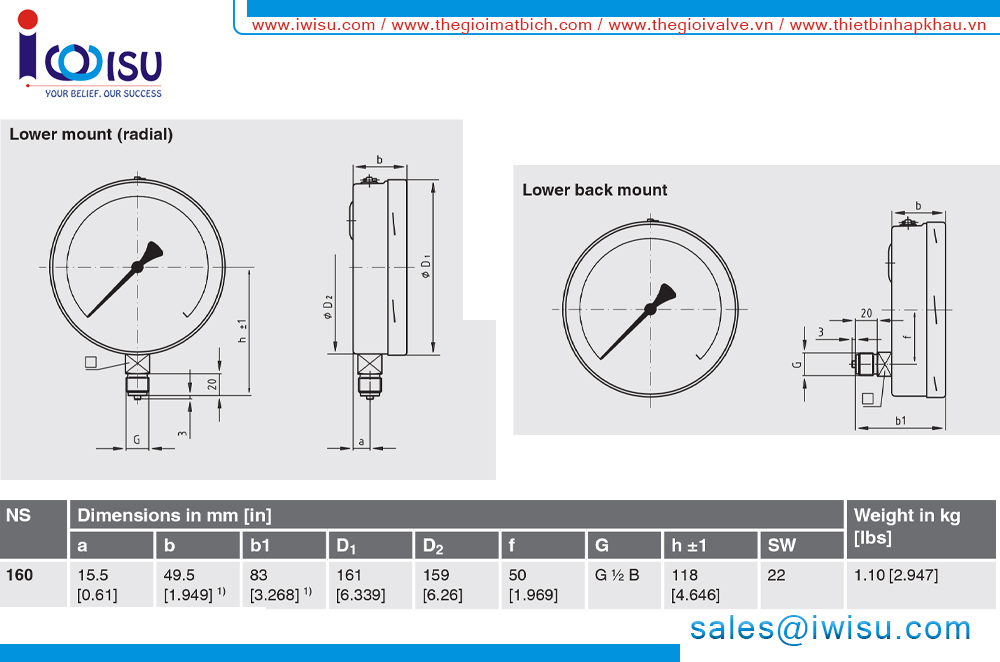

kích thước danh nghĩa là:60mm,100mm,160 mm [6 “].

Đồng hồ đo áp suất phòng LAB

Đặc điểm đồng hồ đo áp suất phòng LAB

Giống với một đồng hồ đo áp suất thông thường, nó sử dụng ống đo bourdon. Một ống uốn cong hình tròn ở một mặt nối với chất dẫn lưu, mặt còn lại được đóng kín. Khi có áp suất cao quá mức bên trong ống bourdon, nó sẽ tự giãn ra bên ngoài, nếu có áp suất âm, ống bourdon sẽ co vào trong.

Với đồng hồ đo áp suất phòng LAB (đồng hồ đo áp suất trong phòng thí nghiệm) được thiết kế với giải đo rất nhỏ chỉ khoảng vài chục mbar nên thường được sử dụng trong phòng thí nghiệm.

Với cấp chính xác 0,6, đồng hồ đo áp suất dạng ống Bourdon thích hợp để kiểm tra đồng hồ đo áp suất loại công nghiệp hoặc đo độ chính xác trong phòng thí nghiệm. cùng với bộ chuyển động chống mài mòn được làm từ thép không gỉ.

Nguyên lý hoạt động

Khi có áp suất quá mức bên trong ống bourdon, nó sẽ tự giãn ra bên ngoài, nếu có áp suất âm, ống bourdon sẽ co vào trong. Chuyển động của phần cuối của ống bourdon này là thước đo áp suất đầu vào và được chuyển đến một đoạn bánh răng và sau đó lên bánh răng của chuyển động.

Mục đích ứng dụng

Với đồng hồ đo áp suất phòng Lab dạng ống bourdon, bạn có thể đo chất lỏng, khí và hơi nước với áp suất dương lên đến 1000 bar và áp suất âm lên đến 1 bar. Đối với đồng hồ đo áp suất thử nghiệm, chúng tôi sẽ sử dụng các chuyển động đặc biệt và ống bourdon. Độ chính xác tiêu chuẩn của đồng hồ đo áp suất thử nghiệm là giữa ± 0,6% giá trị dải trên .. Chúng tôi cũng cung cấp các phiên bản đặc biệt với độ chính xác ± 0,25% và ± 0,1% giá trị dải trên.
